Modulare Bauweise beim Einfamilienhaus: Planung, Transport und Schnittstellen

Bei der modularen Bauweise werden räumliche Einheiten – häufig als Module oder Raumzellen bezeichnet – vorgefertigt und auf der Baustelle zu einem Gebäude verbunden. Je nach System können diese Module bereits einen großen Teil des Innenausbaus enthalten.

Für Architekten verschiebt sich dadurch ein Teil der Planung in eine frühe, sehr genaue Abstimmungsphase. Grundriss, Modulmaße, Transport, Fundament, Anschlüsse und Montage müssen zusammenpassen, bevor die Herstellung beginnt.

Erlbach Bau bietet in Niederbayern modulare Bauweisen an. Dieser Artikel zeigt, welche Fragen Architekten im Austausch mit dem Bauunternehmen früh klären sollten.

Raumzelle statt einzelnes Bauteil

Der Unterschied zur elementierten Bauweise liegt vor allem im Vorfertigungsgrad. Bei der elementierten Bauweise werden flächige Bauteile wie Wände oder Decken vorgefertigt. Bei der modularen Bauweise entstehen dreidimensionale Raumeinheiten.

Ein Modul kann – abhängig vom System – bereits enthalten:

• Boden, Wände und Decke,
• Fenster und Türen,
• Installationen,
• Oberflächen,
• Sanitärausstattung,
• Teile der Haustechnik.

Für die Planung bedeutet das: Nicht nur Wandachsen, sondern ganze Raumvolumen und ihre Verbindung müssen früh berücksichtigt werden.

1. Modulmaße und Grundrisssystem abstimmen

Die Modulmaße beeinflussen Raumproportionen, Transport und Montage. Architekten sollten früh klären:

• Welche Außen- und Innenmaße haben die Module?
• Welche Raumhöhen sind möglich?
• Wie werden mehrere Module verbunden?
• Welche Spannweiten und Öffnungen sind zulässig?
• Wie viel Individualisierung lässt das System zu?
• Welche Bauteile dürfen über Modulgrenzen hinweg geplant werden?

Ein guter modularer Entwurf nutzt die Systemlogik, ohne die Wohnqualität aufzugeben. Für private Bauherren bleiben großzügige Wohn- und Essbereiche, flexible Zimmer und ein gutes Verhältnis von Gemeinschaft und Rückzug wichtige Ziele.

2. Transport bereits im Entwurf berücksichtigen

Module werden als räumliche Einheiten transportiert. Deshalb können Breite, Höhe, Länge, Gewicht und Transportweg die Planung beeinflussen.

Zu prüfen sind:

• Straßenbreiten,
• Kurvenradien,
• Brücken und Durchfahrtshöhen,
• Leitungen und Bäume,
• Baustellenzufahrt,
• mögliche Sperrungen,
• Zwischenlagerung,
• Lieferfolge.

Ein Grundstück kann baurechtlich geeignet sein und trotzdem logistische Einschränkungen aufweisen. Eine frühe Transportprüfung ist daher ein wichtiger Bestandteil der Machbarkeit.

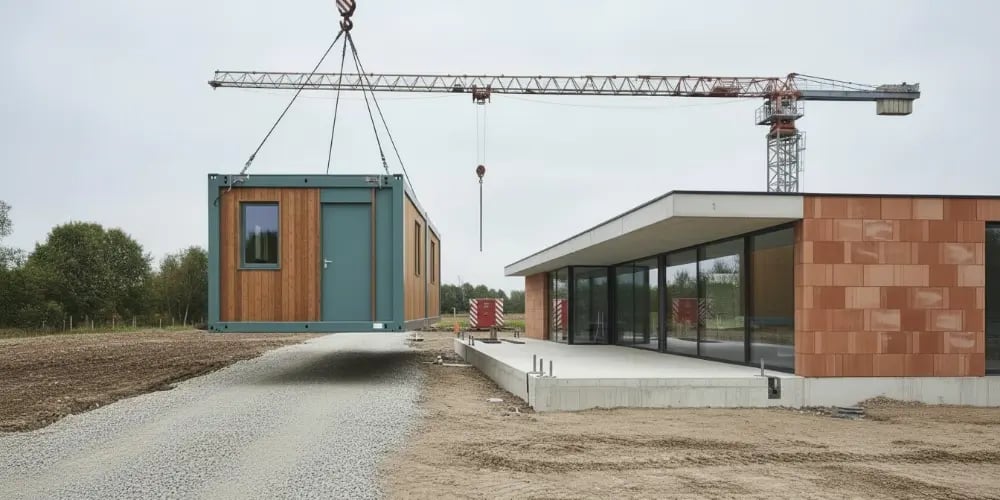

3. Kran und Montagefläche planen

Für die Montage der Module wird in der Regel ein geeigneter Hebevorgang benötigt. Kranstandort, Schwenkbereich und Aufstellfläche müssen mit Grundstück, Nachbarbebauung und Baustelleneinrichtung abgestimmt werden.

Wichtige Fragen sind:

• Wo kann der Kran stehen?
• Welche Tragfähigkeit benötigt die Aufstellfläche?
• Wie weit reicht der Schwenkbereich?
• Welche Abstände zu Leitungen und Gebäuden sind einzuhalten?
• Können Module sicher abgeladen und positioniert werden?
• Wie wird die Montage bei beengten Grundstücken organisiert?

Die Antwort hängt vom konkreten Modul, Gewicht und Montagekonzept ab. Sie sollte nicht erst kurz vor der Lieferung geklärt werden.

4. Fundament und Auflager exakt koordinieren

Die Module benötigen ein passendes Fundament, eine Bodenplatte oder ein anderes Auflager. Höhen, Achsen, Anschlüsse und Toleranzen müssen exakt mit den Modulen übereinstimmen.

Zu koordinieren sind unter anderem:

• Fundamentabmessungen,
• Auflagerpunkte,
• Höhenlage,
• Abdichtung,
• Anschlüsse für Wasser, Abwasser und Strom,
• Entwässerung,
• Toleranzen,
• Übergänge zwischen Modul und Bodenplatte.

Fehler an dieser Schnittstelle können Montage und Ausbau unmittelbar beeinflussen.

5. Haustechnik und Modulgrenzen planen

Haustechnik kann teilweise im Werk vormontiert werden. Die Anschlüsse zwischen den Modulen, zum Gebäude und zum Grundstück müssen jedoch nachvollziehbar geplant werden.

Besonders wichtig sind:

• Sanitärleitungen,
• Heizungsanschlüsse,
• Elektroinstallation,
• Lüftung,
• Datenleitungen,
• Technikraum,
• Küchenanschlüsse,
• Durchdringungen und Revisionsmöglichkeiten.

Ein modularer Entwurf sollte auch Wartung und spätere Zugänglichkeit berücksichtigen. Eine möglichst kompakte Technik ist nicht automatisch eine gut wartbare Technik.

6. Änderungen und Freigaben organisieren

Sobald Module produziert oder ausgebaut werden, können Änderungen deutlich aufwendiger werden. Deshalb sollte der Freigabeprozess nachvollziehbar organisiert sein.

Ein möglicher Ablauf ist:

1. Raumprogramm und Grundriss abstimmen
2. Modulaufteilung festlegen
3. Tragwerk und Anschlüsse koordinieren
4. Haustechnik und Ausstattungsstand festlegen
5. Produktionsunterlagen prüfen
6. Freigabe dokumentieren
7. Transport und Montage planen

Welche Unterlagen und Freigabepunkte erforderlich sind, hängt vom System und Vertrag ab.

7. Individualität und Standardisierung ausbalancieren

Modulare Bauweise bedeutet nicht zwangsläufig, dass jedes Haus gleich aussieht. Allerdings können viele individuelle Sonderlösungen die Vorteile der Vorfertigung verringern.

Für Architekten stellt sich daher die Frage, an welchen Stellen Individualität besonders wichtig ist:

• Grundriss und Raumbeziehungen,
• Fassadenrhythmus,
• Fensteranordnung,
• Innenraumqualität,
• Außenbezug,
• Materialität,
• spätere Erweiterbarkeit.

Weniger sichtbare Bereiche wie Technikschächte oder Installationszonen können stärker standardisiert werden, wenn dies mit Bauherr und Fachplanern abgestimmt ist.

8. Genehmigungsfähigkeit nicht voraussetzen

Ein modulares Haus ist ein dauerhaft genutztes Wohngebäude und muss die jeweils geltenden planungs- und baurechtlichen Anforderungen erfüllen. Das Modulkonzept ersetzt keine Genehmigungsplanung.

Zu berücksichtigen sind unter anderem:

• zulässige Nutzung,
• Abstandsflächen,
• Gebäudehöhe,
• Stellplätze,
• Brandschutz,
• Wärmeschutz,
• Schallschutz,
• Entwässerung,
• örtliche Gestaltungsvorgaben.

Welche Anforderungen gelten, hängt von Grundstück und Projekt ab. Die konkrete Prüfung erfolgt mit den zuständigen Stellen und Fachplanern.

9. Leistungsumfang und Verantwortlichkeiten klären

Für den Bauherrn muss verständlich sein, wer welche Leistung übernimmt. Das gilt insbesondere für:

• Modulherstellung,
• Transport,
• Kran,
• Montage,
• Fundament,
• Anschlüsse,
• Innenausbau,
• Außenanlagen,
• Dokumentation,
• Abnahme.

Erlbach Bau bietet modulare Bauweisen und kann diese je nach Projekt mit Rohbau oder schlüsselfertigem Bauen verbinden. Die konkrete Schnittstellen- und Leistungsbeschreibung sollte gemeinsam mit Architekt und Bauherr festgelegt werden.
